Захист від перенапруги ZUBR 3F, 5 А, 4820120220371

Расширенное описание

Трифазне реле напруги ZUBR 3F 4820120220371 предназначено для защиты бытового и промышленного электрооборудования от опасного повышения или снижения напряжения. Устройство контролирует параметры трехфазной сети и при возникновении аварийной ситуации формирует команду на отключение нагрузки.

ZUBR 3F подходит для защиты трехфазного оборудования, в том числе электродвигателей. Устройство контролирует последовательность фазотслеживает асимметрию напряжения между фазами и позволяет настраивать время отключения при перекосе фаз. Для управления трехфазной силовой нагрузкой реле используется вместе с контактором.

Нижний предел срабатывания регулируется в диапазоне 120–210 В, верхняя - 220–280 В. При опасном повышении напряжения нагрузка отключается не более чем 0,04 с. При снижении напряжения ниже 120 В время отключения также составляет не больше 0,04 с, а при напряжении более 120 В — не более 1 с.

Для оборудования, которому необходима пауза перед повторным запуском, предусмотрена регулируемая задержку включения 3–600 с. Это особенно полезно для компрессорного оборудования, холодильных установок, кондиционеров и других устройств, для которых нежелательное мгновенное повторное включение после аварии в сети.

Для точного контроля напряжения используется алгоритм измерения истинного среднеквадратического значения. Он позволяет корректно определять уровень напряжения даже при искаженной форме сигнала в электросети.

Устройство оснащено цифровой индикацией и энергонезависимым журналом аварийных срабатываний на 100 значень. После включения на дисплее отображается текущее напряжение фаз, что облегчает контроль состояния сети и настройки защиты.

Реле устанавливается в распределительном щите на стандартную DIN-рейку 35 мм. Компактные габариты позволяют удобно интегрировать устройство в систему защиты трехфазного электропитания.

Основные преимущества

• защита от повышенного напряжения;
• защита от пониженного напряжения;
• контроль трехфазной сети;
• контроль последовательности фаз;
• контроль асимметрии фаз;
• регулируемый порог нижнего напряжения 120–210 В;
• регулируемый порог верхнего напряжения 220-280В;
• регулировка перекоса фаз 10–80 В;
• регулируемая задержка повторного включения 3–600 с;
• быстрое аварийное отключение;
• точное измерение действующего значения напряжения;
• цифровая индикация;
• журнал аварийных срабатываний на 100 значений;
• монтаж на DIN-рейку;
• возможность использования для защиты трехфазных электродвигателей;
• степень защиты IP20;
• гарантия 60 месяцев.

Полные технические характеристики

Производитель: ZUBR
Страна производства: Украина
Модель: 3F
Код товару: 4820120220371
Тип изделия: трифазне реле контролю напруги
Назначение: защита электрооборудования от опасных отклонений напряжения
Количество фаз: 3
Рабочая сеть: 230/380 В
Номинальный ток: 5 А
Напряжение питания: 100–420 В
Нижний предел напряжения: 120–210 В
Верхний предел напряжения: 220–280 В
Номинальная мощность нагрузки: 1000 ВА
Допустимая коммутируемая мощность: 1000–3500 ВА
Время отключения при снижении напряжения более 120 В: не более 1 с
Время отключения при напряжении ниже 120 В: не более 0,04 с
Время отключения при превышении верхней границы: не более 0,04 с
Задержка повторного включения: 3–600 с
Регулировка асимметрии фаз: 10–80 В
Время отключения при перекосе фаз: 0–30 с
Контроль последовательности фаз: є
Контроль пропадания фазы: є
Метод измерения напряжения: Настоящее среднеквадратичное значение
Профессиональная модель задержки отключения: є
Журнал аварийных срабатываний: 100 значень
Потребление тока: не более 10 мА
Количество коммутаций под нагрузкой: не менее 50 000 циклов
Количество коммутаций без нагрузки: не менее 20 000 000 циклов
Степень защиты: IP20
Способ монтажа: DIN-рейка 35 мм
Гарантийный срок: 60 месяцев

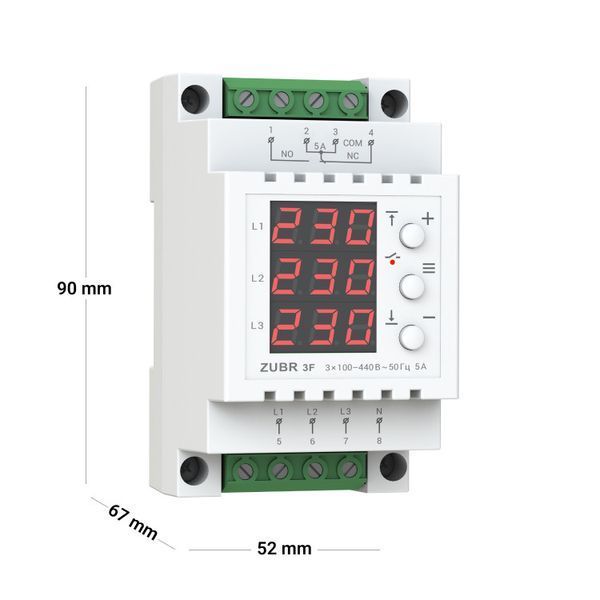

Габариты

Ширина: 52 мм
Высота: 90 мм
Глубина: 67 мм

Габаритные размеры: 52 × 90 × 67 мм.

Вес

Масса: 0,15 кг ±10 %
