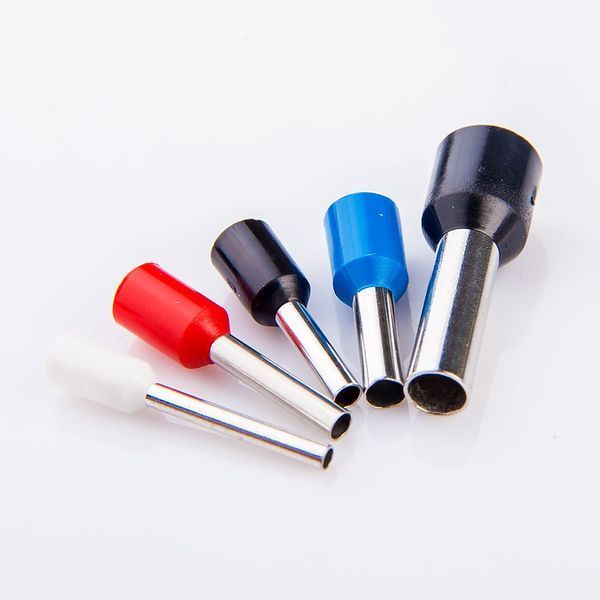

Наконечник втулочный с изоляцией HB 6/12 черный TAKEL 500682ч, 100 шт

Расширенное описание

Втулочный наконечник с изоляцией HB 6/12 TAKEL 500682ч предназначен для окантовки многопроволочных медных проводников сечением 6 мм² перед их подключением к винтовым зажимам, клеммам, автоматическим выключателям, контакторам, клеммным колодок и другому электротехническому оборудованию.

Конструкция наконечника состоит из медной трубчатой втулки с покрытием и изоляционной манжеты из поливинилхлорида. Металлическая часть имеет защитное покрытие с внешней и внутренней стороны, что помогает уменьшить воздействие окисления на наконечник и струйнопроводную жилу после опрессовки.

Наконечник устанавливается методом опрессовки с помощью соответствующего ручного или механического инструмента. После обжима отдельные дротики многопрочной жилы удерживаются вместе, что облегчает дальнейшее введение проводника в зажим и обеспечивает аккуратное и стабильное контактное соединение.

Развлекательная металлическая втулка в области стика с изоляционной манжетой облегчает введение медной жилы. Конусная форма изоляционной части также способствует удобному монтажу проводника.

Модель HB 6/12 имеет номинальное сечение 6 мм², длину металлической втулки 12 мм и общую длину 20 мм. Внешний диаметр изоляционной манжеты составляет 6,3 мм, внешний диаметр металлической втулки - 3,9 мм, внутренний диаметр втулки - 3,5 мм.

Черная изоляция обеспечивает удобное визуальное распознавание наконечника во время монтажа. Изделия поставляются упаковкой по 100 штук, что удобно для серийных электромонтажных работ.

Основные преимущества

• предназначен для многопрочных медных проводников;
• номинальное сечение 6 мм2;
• изолированное исполнение;
• медная втулка с защитным покрытием;
• изоляционная манжета из поливинилхлорида;
• черный цвет изоляции;
• монтаж методом опрессовки;
• длина металлической втулки 12 мм;
• защищает отдельные дротики жилы от рыхления;
• облегчает подключение проводника к винтовым зажимам;
• развальцованный вход в металлическую втулку;
• конусная конструкция изоляционной манжеты;
• рабочий температурный диапазон от −40 до +80 °C;
• номинальное напряжение 400 В;
• упаковка 100 шт.

Полные технические характеристики

Производитель: TAKEL
Серия: HB
Модель: HB 6/12
Артикул: 500682ч
Тип изделия: изолированный втулочный наконечник
Тип наконечника: трубчатый для одного проводника
Назначение: окантовки многопрочных медных проводников
Номинальное сечение проводника: 6 мм²
Материал металлической части: медь с покрытием
Материал изоляции: поливинилорид
Цвет изоляции: черный
Наличие изоляции так
Способ монтажа: опрессовки
Номинальное напряжение: 400 В
Минимальная температура эксплуатации: −40 °C
Максимальная температура эксплуатации: +80 °C
Количество в упаковке: 100 шт.
Соответствие: ДСТУ EN 60947-1

Габариты

Общая длина: 20 мм
Длина металлической втулки: 12 мм
Наружный диаметр изоляционной манжеты: 6,3 мм
Наружный диаметр металлической втулки: 3,9 мм
Внутренний диаметр металлической втулки: 3,5 мм

Часто ищут этот товар как:

наконечник втулочный HB 6/12, наконечник TAKEL 6 мм2, изолированный наконечник черный 6 мм2, втулочный наконечник для провода 6 квадратов, наконечник TAKEL 500682ч.

Клиенты также задают вопросы:

наконечник под опрессовку 6 мм2, трубчатый наконечник для многопрочного провода, наконечник с изоляцией 6 мм2 100 шт, втулочный наконечник длиной 12 мм.

Благодаря этому втулочный наконечник подходит для использования в

электрических щитах, шкафах автоматики, клеммных колодках, автоматических выключателях, контакторах, реле, распределительных устройствах и другом электротехническом оборудовании, где необходимо надежно окончать многопрочный медный провод сечением 6 мм2.
