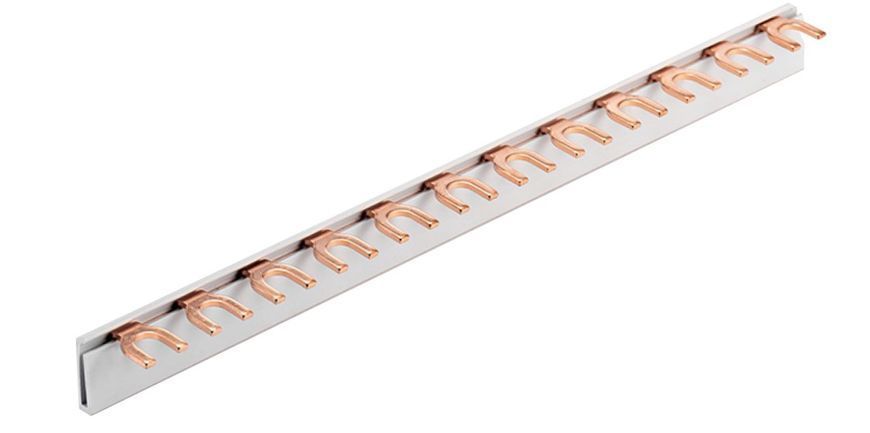

Гребинчатая шина PROMFACTOR FRF 16 мм2 100А 1P 12 модулей FORK FRF160112

Гребинчатая шина PROMFACTOR FRF160112 предназначена для быстрого и упорядоченного электрического соединения модульного оборудования в распределительных щитах. Она позволяет заменить отдельные проводные перемычки готовым токопроводящим элементом и упростить монтаж группы совместимых модульных аппаратов.

Модель имеет однополюсное исполнение 1P и рассчитана на 12 модулей. Контактная часть выполнена в вилочном формате FORK, который предназначен для подключения к соответствующим клеммам модульного оборудования.

Сечение токопроводящей части составляет 16 мм2, номинальный ток — 100 А. Межполюсный шаг равен 18 мм. Номинальное напряжение составляет 230/400 В переменного тока, а номинальное напряжение изоляции — 500 В.

Токопроводящая часть изготовлена из меди, изоляционная часть — из полимерного материала. Конструкция обеспечивает электрическое соединение оборудования и изоляцию токопроводящей части в соответствии с назначением изделия.

Шину можно разрезать в соответствии с необходимым количеством подключенных модулей. Для системы также предусмотрены боковые заглушки и адаптер подключения.

Степень защиты составляет IP20, степень загрязнения – 3. Огнестойкость в соответствии с IEC 60695-2-1 составляет 850°C в течение 30 секунд. Максимальная высота установки над уровнем моря — 2000 м.

Гребинчатая шина подходит для монтажа в распределительных щитах жилых, коммерческих и промышленных электроустановок, где необходимо компактное и упорядоченное соединение совместимых модульных аппаратов.

Основные преимущества

• номинальный ток 100 А;

• сечение токопроводящей части 16 мм2;

• однополюсное исполнение 1P;

• 12 модулей;

• вилочный контакт типа FORK;

• межполюсный шаг 18 мм;

• возможность разреза шины;

• номинальное напряжение 230/400 В;

• напряжение изоляции 500 В;

• степень защиты IP20;

• огнестойкость 850°С в течение 30 секунд;

• возможность использования боковых заглушек и адаптера подключения;

• упрощение монтажа группы модульных аппаратов;

• компактное соединение оборудования в распределительном щите.

Технические характеристики

Производитель: PROMFACTOR
Серия: FRF
Артикул: FRF160112
Штрихкод: 4823117809092
Тип изделия: гребенчатая соединительная шина
Тип контакта: FORK
Количество полюсов: 1P
Количество модулей: 12
Сечение шины: 16 мм²
Материал токопроводящей части: медь
Материал изоляционной части: полимерный материал
Межполусный шаг: 18 мм
Номинальный ток: 100А
Номинальное напряжение: 230/400 В переменного тока
Номинальное напряжение изоляции: 500 В
Возможность разреза: так
Степень защиты: IP20
Степень загрязнения: 3
Огнестойкость: 850 °C в течение 30 секунд
Максимальная высота установки над уровнем моря: 2000 м
Дополнительная комплектация: боковые заглушки, адаптер подключения
Стандарты: IEC 60664, EN/IEC 60439-1
Способ монтажа: установка в клеммы совместимого модульного оборудования
Назначение: соединение модульных электрических аппаратов в распределительном щите

Габариты изделия

Длина: 220 мм
