Набір для паралельного з’єднання сонячних панелей 2Y MC4, кабель H1Z2Z2-K 6 мм², 1000/1500 V DC, IP67

Професійний комплект 2Y MC4 для паралельного з’єднання сонячних панелей у фотоелектричних системах. Набір складається з пари Y-подібних кабельних розгалужувачів MMF + FFM та дозволяє об’єднати дві гілки сонячних модулів у спільну лінію для подальшого підключення до інвертора або іншого обладнання PV-системи.

Для виготовлення використовується сонячний кабель H1Z2Z2-K перерізом 6 мм² (10 AWG) з лудженим мідним провідником. Готові MC4-сумісні конектори та самоблокувальна конструкція спрощують монтаж — комплект не потребує окремого обтискання контактів.

⚡ Основні переваги

🔀 2Y-розгалуження — для паралельного з’єднання двох PV-гілок
☀️ Для сонячних панелей та фотоелектричних систем
🔴⚫ Пара MMF + FFM — для позитивної та негативної лінії
🔌 MC4-сумісні конектори — стандартне рішення для PV-монтажу
⚡ Кабель H1Z2Z2-K 6 мм² / 10 AWG
🔩 Луджений мідний провідник — висока електропровідність
⚡ Номінальний струм до 40 А
🔋 Для високовольтних DC-систем — заявлена напруга до 1500 V DC
💧 IP67 — захист від пилу та вологи
🌡️ Робочий температурний діапазон: −40…+90 °C
🔒 Самоблокувальні конектори — надійна фіксація з’єднання
🛠️ Plug & Play — готовий комплект для монтажу

☀️ Для чого потрібен Y-розгалужувач MC4?

Основне призначення комплекту — паралельне підключення двох сонячних гілок.

Схематично:

☀️ PV-гілка №1 ─┐
** ├─ 🔀 Y MC4 ── ⚡ до PV-системи / інвертора**
☀️ PV-гілка №2 ─┘

Один Y-кабель використовується для позитивної (+) лінії, другий — для негативної (−).

Це дозволяє акуратно організувати кабельну систему без саморобних з'єднань і додаткового обтискання MC4-конекторів.

🔧 Технічні характеристики

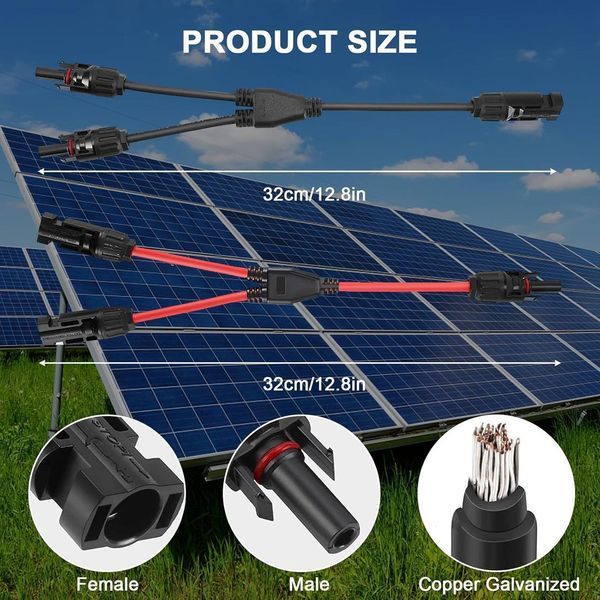

🔀 MMF + FFM — повна пара для двох полярностей

Комплект включає два типи Y-розгалуження:

MMF — два конектори одного типу → один протилежного типу.
FFM — дзеркальна конфігурація для другої полярності.

Таким чином, набір формує повну пару для позитивної та негативної DC-лінії при паралельному підключенні двох PV-гілок.

🔩 Кабель H1Z2Z2-K 6 мм²

У розгалужувачах використовується спеціалізований PV-кабель H1Z2Z2-K перерізом 6 мм², призначений для фотоелектричних систем.

Луджений мідний провідник забезпечує хорошу електропровідність, а конструкція кабелю розрахована на умови експлуатації, характерні для сонячних установок.

Переріз 6 мм² (10 AWG) забезпечує низькі втрати на кабельній ділянці за умови правильно розрахованого струмового навантаження системи.

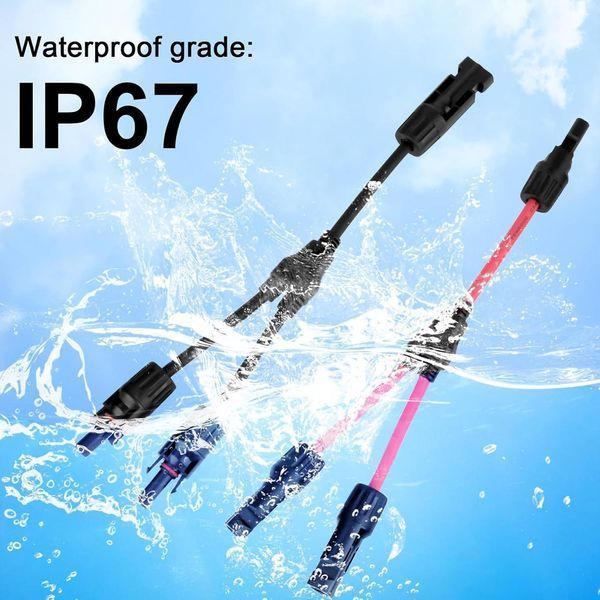

🛡️ IP67 — для зовнішнього монтажу

Корпуси конекторів мають заявлений ступінь захисту IP67, що забезпечує захист з’єднання від пилу та впливу вологи.

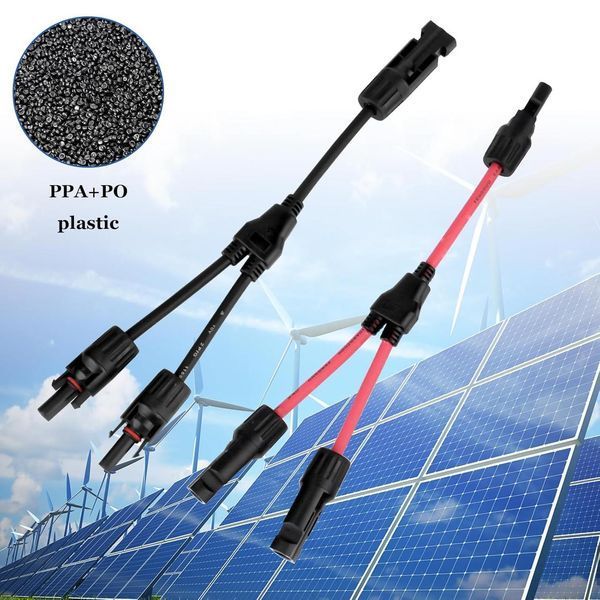

Матеріали корпусу розраховані на експлуатацію в умовах сонячного випромінювання, опадів та температурних перепадів.

Робочий температурний діапазон становить від −40 °C до +90 °C.

🔌 Швидке підключення Plug & Play

Усі необхідні конектори вже встановлені на кабелі.

Для монтажу не потрібно:

❌ зачищати кабель;
❌ окремо купувати контакти;
❌ обтискати MC4;
❌ збирати корпуси конекторів.

Достатньо правильно визначити полярність і підключити відповідні конектори.

🏠 Сфера застосування

Комплект підходить для:

• домашніх сонячних електростанцій;
• дахових PV-систем;
• автономних СЕС;
• мережевих та гібридних систем;
• паралельного підключення PV-гілок;
• підключення сонячних модулів до інверторів;
• мобільних сонячних систем;
• модернізації існуючих фотоелектричних установок.

Важливо: паралельне з’єднання збільшує сумарний струм. Перед монтажем необхідно перевірити допустимі параметри струму та напруги панелей, кабелів, конекторів і MPPT-входу інвертора.

— що таке Y-розгалужувач MC4 2 в 1?

Y-розгалужувач MC4 2 в 1 — це готовий кабельний адаптер для об'єднання двох PV-гілок у одну лінію. Комплект із двох розгалужувачів MMF + FFM використовується одночасно для позитивного та негативного провідників.

Цей набір виконаний на кабелі H1Z2Z2-K 6 мм² та оснащений MC4-сумісними конекторами, тому підходить для монтажу та модернізації фотоелектричних систем.

Скільки Y-розгалужувачів у комплекті?
Комплект містить 2 Y-кабелі — MMF та FFM.

Для чого потрібні два розгалужувачі?
Один використовується для позитивної, другий — для негативної DC-лінії.

Який переріз кабелю?
6 мм² (10 AWG).

Який тип кабелю використовується?
Сонячний кабель H1Z2Z2-K.

Чи підходить для зовнішнього використання?
Заявлений ступінь захисту конекторів — IP67, а робочий температурний діапазон — від −40 до +90 °C.

Чи потрібно обтискати MC4?
Ні. Конектори вже встановлені.

Чи можна з'єднати дві сонячні панелі паралельно?
Комплект призначений для паралельного об'єднання двох сумісних PV-гілок. Перед підключенням необхідно перевірити електричні параметри конкретної системи.

⭐ Чому варто обрати цей комплект?

В одному наборі вже є все необхідне для організації 2Y-розгалуження позитивної та негативної PV-лінії:

H1Z2Z2-K 6 мм² + луджена мідь + MMF/FFM + MC4-сумісні конектори + IP67.

Це значно спрощує монтаж та дозволяє отримати акуратне готове кабельне з'єднання для сонячної електростанції.

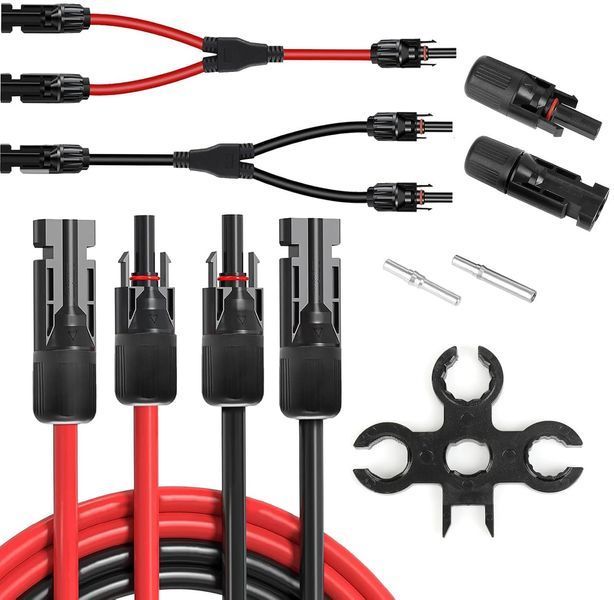

📦 Комплектація

🔴 Y-подібний сонячний кабель 6 мм² з MC4-сумісними конекторами — 1 шт.
⚫ Y-подібний сонячний кабель 6 мм² з MC4-сумісними конекторами — 1 шт.

Разом: 1 пара / 2 Y-розгалужувачі MMF + FFM.

📢 Готове рішення для паралельного підключення PV

Замовляйте комплект Y-розгалужувачів MC4 2 в 1 на кабелі H1Z2Z2-K 6 мм² для зручного та надійного монтажу сонячних панелей і PV-гілок.
