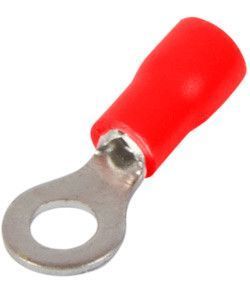

Ізольований кільцевий наконечник E.NEXT e.terminal.stand.rv1.1,25.6.red, артикул s1036008, призначений для окінцювання багатодротяних мідних проводів з номінальним перерізом від 0,5 до 1,5 мм² та їх подальшого приєднання до гвинтових або болтових контактних виводів електротехнічного обладнання.

Кільцева конструкція контактної частини забезпечує замкнене з'єднання під кріпильний елемент. На відміну від вилочного наконечника, кільцевий наконечник після встановлення повністю охоплює гвинт або болт, що робить його зручним для з'єднань, де потрібна стійка механічна фіксація провідника.

Для моделі e.terminal.stand.rv1.1,25.6.red використовується отвір під кріплення M6. Такий тип наконечника застосовується для підключення провідників до контактних шпильок, гвинтових виводів, шин, клемних вузлів та іншого обладнання з відповідним діаметром кріплення.

Струмопровідна частина наконечника виготовлена з лудженої міді. Луджене покриття захищає поверхню міді від окиснення та сприяє стабільності контактного з'єднання. Ізоляційна частина виготовлена з поліаміду 6.6. Колір ізоляції цієї модифікації — червоний.

Наконечник розрахований на багатодротяні мідні провідники перерізом 0,5–1,5 мм². У цей діапазон входять провідники номінальних перерізів 0,5; 0,75; 1,0 та 1,5 мм².

Монтаж наконечника виконується методом опресування. Перед монтажем з кінця провідника знімають ізоляцію на необхідну довжину. Підготовлену багатодротяну жилу вставляють в обтискну частину наконечника, після чого виконують опресування відповідним прес-інструментом.

Для якісного монтажу матриця прес-інструмента повинна відповідати фактичному перерізу провідника в діапазоні 0,5–1,5 мм². Після опресування жила повинна бути надійно зафіксована всередині металевої частини без випадання та надмірного пошкодження провідника.

Після опресування кільцева контактна частина встановлюється на гвинт або шпильку M6 та фіксується відповідним кріпильним елементом. Замкнена форма кільця зменшує ризик випадкового зісковзування наконечника з кріплення після складання з'єднання.

Наконечник може застосовуватися під час монтажу електричних щитів, шаф керування та автоматики, розподільних пристроїв, клемних і болтових з'єднань, електротехнічних установок та іншого обладнання, де передбачене підключення мідних багатодротяних провідників до гвинтових або болтових контактів.

Офіційний E.NEXT для точного s1036008 встановлює робочий температурний діапазон від −40 до +80 °C. Гарантійний строк становить 12 місяців.

За даними стороннього спеціалізованого джерела для точного s1036008, загальна довжина наконечника становить 27,5 мм, довжина обтискної частини — 10 мм, ширина кільцевої контактної частини — 11,6 мм. Ці розміри можна використовувати як довідкові неофіційні дані.

В упаковці постачається 100 наконечників, що зручно для серійних електромонтажних робіт.
